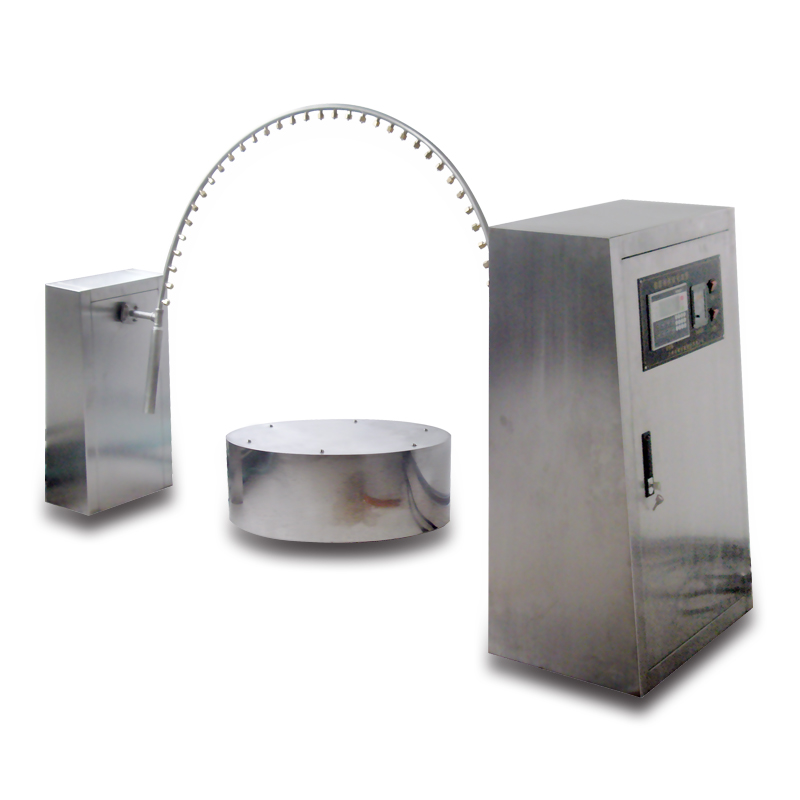

擺管淋雨試驗裝置
擺管淋雨試驗裝置的性能與配置
- 擺管噴水孔徑 :ø0.4mm
- 擺管擺角幅度 ：±45°、60°、135°、150°、175°（理論數值）
- 擺管半徑：R=200mm、400mm、600mm、800mm（可任選其一）
- 擺管速度 ：25°～45°/s
- 淋水壓力：80～100（可調節）
- 水流量：每孔0.07L/min（±5%）
- 噴淋用水：清潔的軟質自來水
- 試驗臺尺寸：ø600mm
- 試驗臺轉速：1-3r/min（可調節）
- 時間設定范圍：1～9999H

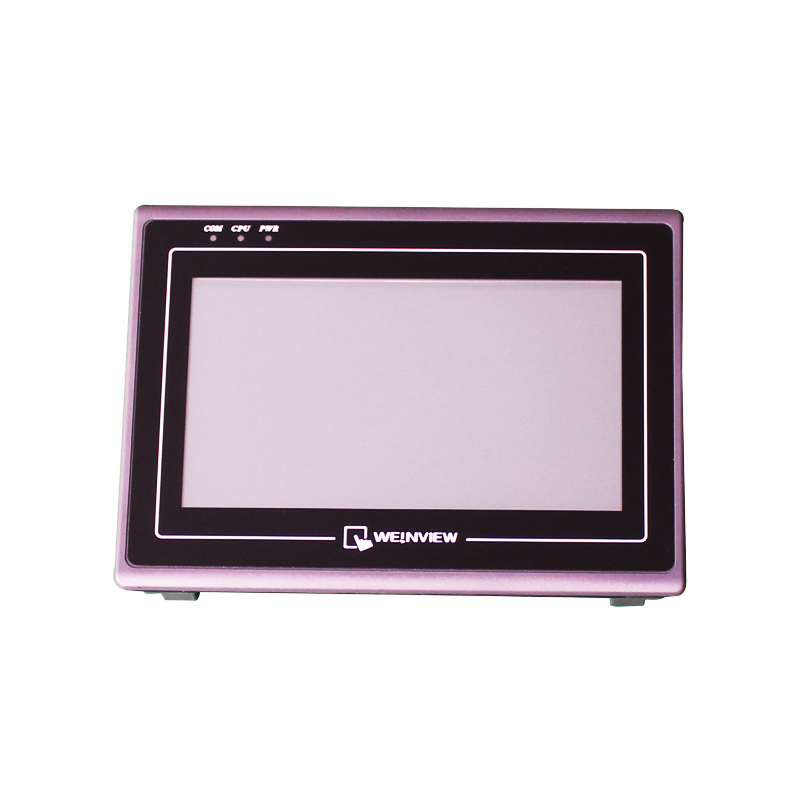

- 溫度控制器：“臺灣威倫”觸摸屏+“德國西門子”PLC模塊
- 水 泵 ：提供有壓力的試驗水源
- 旋轉工作臺：電機帶動渦輪減速旋轉，達到低速度大扭矩的效果
- 噴 頭：噴頭為可拆式專用噴頭
- 電源電壓：AC220V±10% 50Hz
